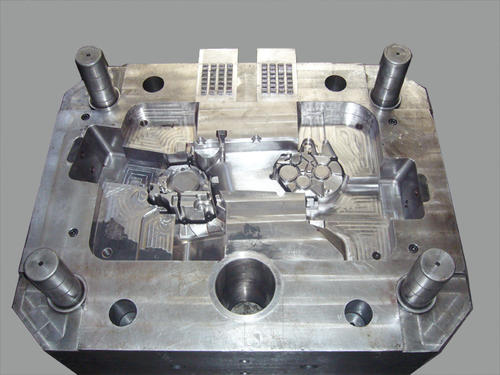

压铸模是压铸生产制造三大因素之一，构造恰当有效的模具是压铸生产制造可否顺利开展的前提条件，并在确保铸件品质层面（下机速度很达标率）起着关键的功效。因为压铸加工工艺的特性，恰当采用各加工工艺主要参数是得到高品质铸件的决策要素，而模具也是可以恰当挑选和调节各加工工艺主要参数的前提条件，模具设计方案本质上便是对压铸生产制造中很有可能出現的多种要素预估的综合性体现。倘若模具设计方案有效，则在具体生产制造中碰到的难题少，铸件下机速度很达标率高。相反，模具设计方案不科学，例一铸件设计方案时动定模的包囊力基本一致，而浇筑系统软件大多数在定模，且放到压射后冲针不可以给料的灌南压铸机里生产制造，没法一切正常生产制造，铸件一直粘在定模上。虽然定实体模型腔的光滑度打得很光，因凹模较深，仍出現粘在定模上的状况。因此在模具设计方案时，务必全方位剖析铸件的构造，了解压铸机的操作流程，要掌握压铸机及加工工艺主要参数得到调节的概率，把握在不一样状况下的填充特点，并考虑到模具生产加工的方式 、打眼和固定不动的方式后，才可以设计方案出符合实际、考虑生产制造规定的模具。一开始时已讲过，金属材料液的充型時间非常短，金属材料液的比压和水流量很高，这对压铸模而言工作中标准极为极端，再再加激冷激热的交替变化地应力的冲击性功效，都对模具的使用期有非常大危害。模具的使用期一般就是指根据用心的设计方案和生产制造，在一切正常应用的标准下，融合优良的维修保养下出現的当然毁坏，在不可以再修补而损毁前，所压铸的变位系数（包含压铸生产制造中的废料数）。

具体生产制造中，模具无效关键有三种方式：

①热疲惫开裂毁坏无效；

②破裂无效；

③侵蚀作用无效。

导致模具无效的要素许多 ，不仅有外部原因（例铸造溫度高矮、模具是不是经加热、粉剂建筑涂料喷漆量的是多少、压铸机吨数尺寸是不是配对、压铸工作压力过高、内浇口速率过快、冷却循环水打开未与压铸生产制造同歩、铸件原材料的类型及成份Fe的高矮、铸件规格样子、壁厚尺寸、建筑涂料种类这些）。也是有诱因（例模具自身材料的冶金工业品质、胚料的锻制加工工艺、模具总体设计的合理化、浇筑控制系统设计的合理化、模具机（金属加工）生产加工时造成的热应力、模具的热处理方法、包含各种各样相互配合精密度和光滑度规定等）。模具若出現初期无效，则需找到是什么诱因或外部原因，便于将来改善。

①模具热疲惫开裂无效压铸生产制造时，模具不断收到刺激冷激热的功效，成形表层两者之间內部造成形变，互相牵涉而出現不断循环系统的焊接应力，造成 组织架构二损害和缺失延展性，引起微裂痕的出現，并再次拓展，一旦裂痕扩张，也有熔化的金属材料液挤进，再加不断的机械设备地应力都使裂痕加快拓展。因此，一方面压铸起止时模具务必充足加热。此外，在压铸加工过程中模具务必维持在一定的操作温度范畴中，以防出現初期开裂无效。另外，要保证 模具建成投产前和生产制造中的诱因不产生难题。因具体生产制造中，大部分的模具无效是热疲惫开裂无效。

②破裂无效在压射力的作用下，模具会在最欠缺处萌发裂痕，尤其是模具成形表面的画线印痕或金属加工印痕未挨打抛光，或者成形的清角处均会最开始出現微小裂痕，当位错存有延性相或晶体粗壮时，即非常容易破裂。而脆断时裂痕的拓展迅速，这对模具的破裂无效是很危险的要素。因此，一方面凡模具表面的刮痕、金属加工印痕等务必打抛光，即便它在浇筑系统软件部位，也务必布光。此外规定所应用的模具原材料的抗压强度高、塑性变形好、断裂韧性和冲击韧性均好。

③熔化无效前边已讲过，常见的压铸铝合金有锌合金材料、铝合金型材、压铸铝和合金铜，也是有纯铝压铸的，Zn、Al、Mg是较开朗的化学元素，他们与模具原材料有不错的感染力，非常是Al易咬模。当模具强度较高时，则抗蚀性不错，而成形表层若有软些，则抵抗蚀性不好。但在具体生产制造中，侵蚀作用仅是模具的部分地区，例内浇口立即冲洗的部位（型芯、凹模）易出現侵蚀作用状况，及其强度较软处易出現铝合金型材的粘模。

压铸生产制造中常会遇模具存在的不足留意点：

1、浇筑系统软件、排溢系统软件例

（1）针对冷室立式压铸机里模具直直浇道的规定：

①压室內径规格应依据需要的比压与压室填满度来选中，另外，浇口套的內径误差应该比压室內径的误差适度变大几丝，进而可防止因浇口套与压室內径不一样轴而导致冲针卡住或损坏比较严重的难题，且浇口套的厚度不可以过薄。浇口套的长短一般应低于压射冲针的送出去引程，便于建筑涂料从压室中滑脱。

②压室与浇口套的内螺纹，在热处理工艺后应精抛，再沿中心线方位开展碾磨，其表层不光滑

③分流器与产生建筑涂料的凹腔，其凹入深层相当于横浇道深层，其直徑配浇口套內径，沿出模方位有5°倾斜度。当选用涂导进式直浇道时，因减少了压室合理长短的容量，可提升压室的填满度。

（2）针对模具横浇道的规定,

①冷立式模具横浇道的入口一般应坐落于压室上端內径2/3之上部位，以防压室中金属材料液在作用力功效下太早进到横浇道，提早刚开始凝结

②横浇道的截面从直直浇道起止内浇口应慢慢减少，为出現横截面扩张，则金属材料液流过时候出現负压力，易吸进分析表面的汽体，提升金属材料液流动性中的涡旋裹气。一般出入口横截面比進口处小10-30%。

③横浇道需有一定的长短和深层。维持一定长短的目地是起稳流和导向性的功效。若深层不足，则金属材料液减温快，深层过深，则因冷疑太慢，既危害生产效率又提升回回炉废料使用量。

④横浇道的截面应超过内浇口的截面，以确保金属材料液入型的速率。主横浇道的截面应超过各支系横浇道的截面。

⑤横浇道的底端两边应制成圆弧，以防出現初期裂痕，二侧边可作出5°上下的倾斜度。横浇道部位的粗糙度

（3）内浇口

①金属材料液入型后不应该马上封闭式分析面，溢流式槽和排气管槽不适合正脸冲击性型芯。金属材料液入型后的流入尽量沿铸入的肋筋和散热器，由薄壁处想厚壁处添充等。

②挑选内浇口部位时，尽量使金属材料液步骤最短。选用多芯内浇口时，要避免入型后几股金属材料液汇聚、互相冲击性，进而造成涡旋包气和空气氧化参杂等缺点。

③厚壁件的内浇口厚件要适度小些，以确保必需的添充速率，内浇口的设定应有利于摘除，且不使铸件本身有破损（吃荤）。

(4)溢流式槽

①溢流式槽要有利于从铸件上除去，并尽可能不损害铸件本身。

②溢流式槽上设立排气管槽时，特别注意溢流口的部位，防止太早堵塞排气管槽，使排气管槽失灵。

③不可在同一个溢流式槽上设立好多个溢流口或设立一个很宽厚厚的的溢流口，以防金属材料液中的冷液、渣、气、建筑涂料等从溢流式槽中回到凹模，导致铸件缺点。

2、锻造圆弧（包含拐角）铸件图上通常标明未注圆弧R2等规定，我们在开制模具时切勿忽略这种未标明圆弧的功效，决不可制成清角或过小的圆弧。锻造圆弧可使金属材料液添充畅顺，使腔内汽体次序排出来，并可降低应力，增加模具使用期。（铸件也不容易在该点出現裂痕或因添充不如意而出現各种各样缺点）。例规范挡油板模上清角处较多，相对而言，现阶段弟兄挡油板模开的最 好，重汽车机油盘的也较多。

3、出模倾斜度在出模方位禁止有些人为导致的侧凹（通常是试件时铸件粘在模内，用有误的方式 解决时，例钻、硬凿等使部分凹入）。

4、粗糙度成形部位、浇筑系统软件均应按要求用心布光，应沿着出模方位布光。因为金属材料液由压室进到浇筑系统软件并铺满凹模的全部全过程仅0.01-0.2秒的時间。以便降低金属材料液流动性的摩擦阻力，尽量使工作压力损害少，都必须穿过表层的光滑度高。另外，浇筑系统软件部位的遇热和受磨蚀的标准较极端，光滑度越差则模具该点越易损害。

5、模具成形部位的强度铝合金型材：HRC46°上下铜：HRC38°上下生产加工时，模具应尽可能留出修补的容量，做规格的限制，防止电焊焊接。
