电 话：0574-88280832
传 真：0574-88280832
邮 箱：nbsjmj@163.com
地 址：宁波市北仑区大碶街道沿山河北路19号
今日，小编会来为大家介绍一下铝压铸模具的生产操作方法和维护保养对策，一起来瞧瞧吧！

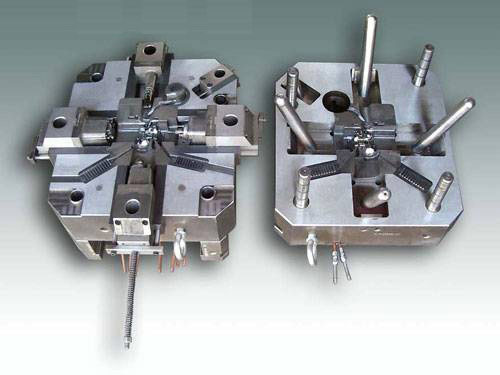

一、铝压铸模具的生产操作
在生产铝压铸模具以前，操作人员首先要明确模具的注射速度，假如速度太快，会造成 模具浸蚀，并提升型腔和型芯上的沉积物，假如速度注射速度很慢，容易造成铸件缺点。因而，铝压铸模具的最小注射速度为18m/s，较大 注射速度应不超过53m/s，均值注射速度为43m/s。此外，在应用模具时，应严控铸造过程，在批准范畴内减少铸造温度和注射速度，提高模具的加热温度。尽可能将铝压铸模具的加热温度从100-130°C提升到180-200°C，那样的操作能够大大提高模具的使用期。操作人员在生产铝压铸模具时也要防止操作失误和调节不善的状况出现。
二、铝压铸模具的维护保养
1.及时清除模腔中的沉积物
模具应用一段时间后，其型腔和型芯上面有沉积物，这种沉积物由冷冻液杂质和小量铝压铸金属相互产生，材质硬实，吸附力强，无法清除。操作人员能够应用研磨或机械法来除去沉积物，但不可以毁坏模具表面的规格。
2.按时对铝压铸模具开展保养
检测完新模具的特性后，当模具并未制冷至室温时，请及时除去应力并回火。当铝压铸模具的模次为100000时，应在450-480°C的温度下对模具型腔和模架开展回火，并对型腔开展抛光和氯化解决，为此来清除内应力和型腔表面的微小裂痕。保养维护过程能够减少由热应力造成的裂开状况，合理提高模具寿命和产品质量。
3.及时修复模具缺点
在浸蚀和裂开比较严重的状况下，能够对模具表面开展渗氮解决，从而提高模具表面的强度和耐磨性。开展渗氮解决时，要留意基材与渗氮层的融合牢固度，其薄厚不可超出0.15mm。假如渗氮层太厚，很容易在分析面和尖角处出现掉下来状况。此外，焊接法也可用以修复模具表面缺点，在焊接过程中，操作人员必须留意焊条和焊件的匹配及其焊条的表面清理状况。
恰当的模具生产方式和维修保养方式才可以充分发挥模具的优良特性，合理地提高铝压铸模具的品质和应用期限。
