在铝合金压铸厂工作的人都是会碰到许多 技术问题，例如铸件有缺陷、浇筑流道设计、铸件产生气泡这些，那麼这种问题到底是怎么产生的呢?今日小编为大家整理了一份常见铝压铸件产生气孔可能缘故专辑，期待对压铸人日常工作有所帮助!

一.人为因素

1. 脱模剂足否喷得过多。因脱模剂发气重特大，用量太多时，浇筑前未燃烬，使蒸发气体被包在.铸件表面。因此 在同一标准下一些职工操作的时候会产生较多的气孔的缘故之一。采用发气量小的脱模剂，用量薄而均匀。燃净后合模。

2未常常清除溢流槽和排气道。

3出模是否太早?是否对模具开展了加热。各位置是否慢慢均匀提温。使型腔、型芯表面温度为150C~200C.

4一开始模温低时生产制造的商品有无防护

5假如无加热设备时是否应用铝合金料进速送入型腔加热或用其他方式加热。

6是否取整洁的铝液，有无将氧化层引入压室。

7上料时，是否将勺于挨近压室引入口，防止飞波、氧化或卷进气体减温等。

8金属液一倒进压室，是否即开展压射。温度有无减少了。

9制冷与出模，是否依据不同的商品挑选出模时间。

10有无因怕铝液飞出(飞水)，害怕选用正常压铸工作压力、更害怕偿试适度提升比压。

11操作工有无严格执行压铸工艺?

12有无选用定量浇筑?如何确定浇筑量?

二设备、模具、工装要素

设备、模具、工装要素主要是涉及到模具品质、设备特性。

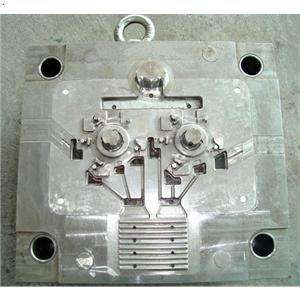

2.1压铸模具设计是否有效，会否造成 有气孔?

压铸模具层面的缘故:

①流口部位的挑选和导流样子是否不善，造成 金属液进到型腔产生正脸碰撞和产生漩涡。(减少压射速率，防止涡旋包气)

②.浇道样子有无设计欠佳?

③内浇口速率有无太高，产生消流?

④排气是否不畅?

⑤模具型腔部位是否过深?

⑥机械加工余量是否很大?透过了表面高密度层，外露皮下气孔?铸造件的机械钻削加工余量应获得小一些，一般在0.5毫米上下，既可缓解铸件净重、降低钻削产量以控制成本，又可防止皮下气孔外露。容量最 好是不必超过0.5毫米,那样生产加工出去的面基础看不见气孔的，由于有硬质的层的维护。

2.2排气孔是否被堵住，气排不出来?

2.3冲针润滑液是否过多，或枝烧角?这也是产生气体的来源于之一。

2.4浇口部位和导流样子有无金属液先封闭式分析面上的排溢系统?

2.5内浇口部位是否不科学，根据内流口后的金属马上冲击型壁、产生涡旋，气体被卷进金属流中?

2.6排气道部位不对，导致排气标准欠佳?

2.7溢气管面积是否够大。是否被堵塞，部位是否位於最终填充的地区?模具排气位置是否常常清除?防止因脱模剂阻塞而丧失排气功效。

2.8模温是否太低?

2.9流道转弯处是否圆淆?适度增加内浇口?

2.10有无在深腔处设立排气塞，或选用镶拼方式提升排气?

2.11有无因压铸设计不科学，产生有无法排气的位置?

2.12溢流口截面总数有无低于内浇口截面总数的60%，清渣效果差?

2.13有无在在考虑成形优良的标准下，扩大内浇口薄厚以减少添充速率?

2.14有无内浇口速率过高，消流运动过剧，金属流卷进气体严重?

2.15有无内浇口截面过小，喷涌严重?

2.16有无次序添充以利于型腔气体排出来。直浇道和横浇道有充足的长短?

三材料的要素

1有无搞好供应商的原料的成份操纵?铁成分是多少?(规定在0.7下列)

2铝的纯净度有无确保?

3二次料(水口料)应用是否太多，而且沒有搞好排渣姿势?

4有无在生产过程中在铝液内添加太多废料渣包，浇筑时连着氧化皮一起倒进?

5本企业有无操纵废材料的二次应用占比?怎样实行?谁查验?

6关键客户商品的铝液中是否能够添加废料?

7试试更改新料与回炉料的占比?

8炉料是否整洁?

四压铸参数、操作工艺要素

1有无依据不同的商品挑选工艺参数?(压铸铝液温度630-670*C)台理挑选压铸工艺参数，尤其是压射速率。调节髙速转换起点。

2有无降低脱模剂水分含量?有无选用发气量小的脱模剂?

3合金提炼温度是否过高?

4铝液温度怎样测量?温度计精 确否?

5有无依据商品立即调节压射速率和侵压射速度快，压射速率的变换点?

6有无大设备压铸小零件。压室的填满渡过小?

五环境因素

压铸自然环境是否空气湿度大?一般状况下，周边空气中的氡气成分并不多。但空气中假如相对湿度大，则会提升铝液中气体的溶解性，产生周期性气孔，如在多雨,因为空气湿度大，铝合金冶炼时针眼产生的状况就严重些.自然，空气湿度大时，铝合金锭、冶炼设备、工具等也会因气体湿冷而提升表面水份的吸咐量，因而更应留意采用有力加热风干防护措施，以降低气孔的产生.
